Postopek profiliranja

Tiskano vezje je najpogosteje uporabljena osnovna komponenta v elektronskih komponentah, ki se uporablja za pritrditev in povezovanje različnih elektronskih komponent, popoln prenos in krmiljenje električnih signalov. Obdelava videza vezja je proces predelave tiskanega vezja delovne velikosti v ploščo velikosti, ki jo zahteva kupec, tako da se tiskano vezje lahko bolje prilagodi zahtevam velikosti različnih zunanjih naprav.



1. Namen postopka profiliranja

Na končnem tiskanem vezju obdelajte in izdelajte ploščo po zahtevani velikosti kupca. Hkrati je treba med postopkom obdelave zagotoviti kakovost plošče, da se izognemo napakam in okvaram, da zagotovimo stabilnost in zanesljivost tiskanega vezja.



2. Načelo profilne plošče

Obstaja računalniški sistem CNC, ki krmili gibanje stroja in na podlagi vhodnih podatkov računalnika izdela obliko, ki jo zahteva stranka. Kar zadeva nadzor, obstajajo koordinate osi X, osi Y in osi Z. Računalnik nadzoruje gibanje osi XY stroja in gongov, ki jih poganjajo gongi osi Z. Z vnosom gongov in ustreznih parametrov bo stroj samodejno ustvaril želeno obliko glede na podatke.



3. Varnostni ukrepi za postopke obdelave

①Med postopkom je treba strogo upoštevati ustrezne proizvodne specifikacije in standarde ter nastaviti in prilagoditi glede na različne zahteve obdelave

②Operaterji morajo biti deležni zadostnega usposabljanja in tehničnega znanja, obvladati sposobnosti obdelave in metode delovanja ter redno vzdrževati opremo.

③Med postopkom je treba opraviti popoln pregled in nadzor kakovosti, takoj odkriti in ravnati z okvarjenimi izdelki ter izdelke temeljito popraviti in izboljšati.



Profilna obdelava tiskanih vezij je pomemben člen pri zagotavljanju kakovosti in izkoristka izdelkov ter ima velik pomen in vrednost. V tem procesu je potrebno znanstveno, standardizirano in natančno delovanje in upravljanje za doseganje treh vidikov dela: "zmanjšanje napak, preprečevanje napak in izboljšanje kakovosti", da bi dosegli boljše rezultate in koristi.



Slika: V-izrez



Slika: Usmerjanje

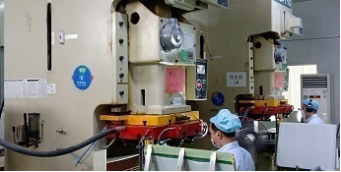

Slika: Štancanje





Razlika med V-izrezom inusmerjevalnik



V-cut je izrezovanje ravnega plitkega utora v obliki črke V na obeh straneh tiskanega vezja, kjer ga je treba razdeliti. Tako imenovani "V-rez" je vrsta ločnice, ki jo izdela proizvajalec tiskanega vezja (PCB) v skladu z zahtevami risbe stranke z uporabo rotacijskega rezalnika za vnaprejšnje rezanje določenih položajev na tiskanem vezju. Njegov namen je olajšati poznejšo 'De panel' plošč tiskanih vezij SMT po montaži. Ker je izrez videti kot angleška oblika "V", ga ljudje imenujejo V-cut.





Prednosti:Zahtevana oprema je preprosta, hitra in cenovno ugodna.



Slabosti:Obdelujejo se lahko samo kvadratne plošče, več plošč pa ni mogoče obdelovati hkrati. Za globino V-utora veljajo stroge zahteve glede natančnosti, dimenzijska natančnost plošče V-reza pa je nizka. Vmesnik povezave je po spajanju in cepljenju grob.



Usmerjanje je postopek uporabe CNC stroja za ustvarjanje vnaprej določenega vzorca na tiskanem vezju z uporabo rezkalnika po vnaprej programiranem programu.



Prednosti: Na plošči lahko po programu izdelamo različne oblike panelnih oblik, več plošč lahko prekrivamo in obdelujemo hkrati. Natančnost oblikovanja velikosti plošče je visoka, vmesnik plošče pa gladek.
