Metoda selektivnega brezelektričnega debelega pozlačevanja

Meriti

Razviti selektivno brezelektrično metodo debelega pozlačevanja in postati vsestranski postopek površinske obdelave



Cilj

Selektivna debelina zlata je nad {{0}}.3um, neselektivna debelina zlata pa je nad 0,1um



Težava

①Kemično nanašanje zlata pri reakciji izpodrivanja z debelino zlata 0.03-0.05 mikronov je primerno le za varilne površine.

②Ko je površina niklja postopoma prekrita s plastjo zlata, se hitrost nanašanja upočasni in debelina zlata je težko večja od 0.3 mikrona in gosta.

③Galvanizacija zahteva dodatne kable, ki jih je neprijetno dodati, ko so mreže prepletene



Načelo

①Sloj niklja se uporablja za katalitično redukcijo. Atom vodika se adsorbira, da se pridobijo elektroni. Atomski vodik zagotavlja reducent. Atomski vodik izgubi elektrone in vstopi v raztopino, da postanejo vodikovi ioni.

②Izvirno ožičenje vezja in kovinska plast iste vezne ploščice igrata vlogo prevodnika elektronov. Zlati ioni nenehno pridobivajo elektrone na površini zlata in se odlagajo, kar je enakovredno elektropozlačevanju



Metoda in korak

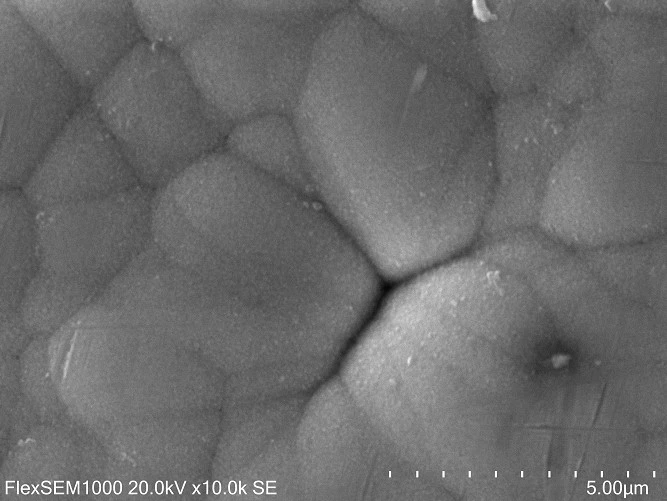

1. korak: Izvedite konvencionalno pozlačevanje s kemičnim izpodrivanjem, slika je 10000-kratna slika SEM površine zlata, debelina zlata pa je<0.02um

Namen: izpostaviti plast niklja, da dobimo reducirajoče elektrone

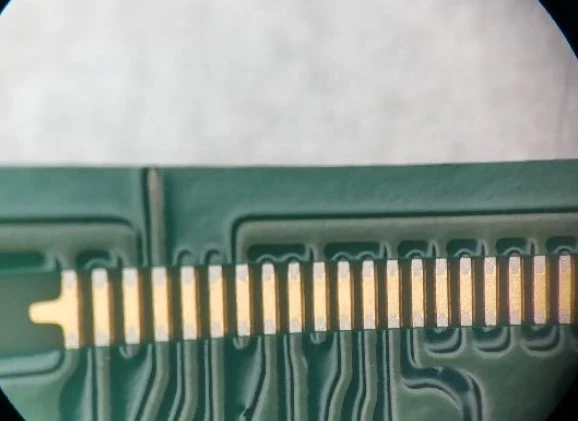

2. korak: Prilepite film proti nanosu, da izpostavite vezno blazinico, ki bo prevlečena z debelim zlatom



3. korak: Izvedite prvo redukcijsko brezelektrično pozlačevanje

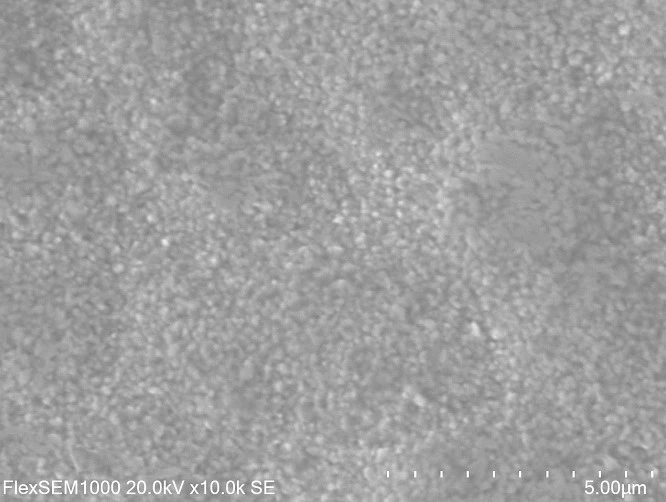

Slika je 10000-krat zlata SEM slika





4. korak: Odstranite film proti prevleki



5. korak: Znova zmanjšajte neelektrično pozlačevanje

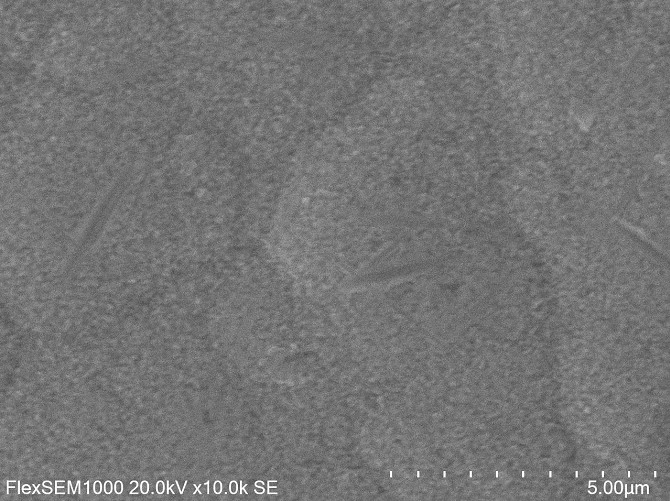

Slika je 10000-krat zlata SEM slika

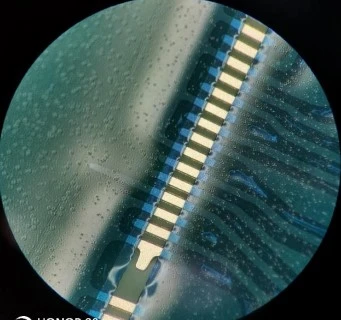

Rezultati



Rezultati merjenja debeline zlata	Prva zamenjava kemičnega tankega zlata	Prva redukcijska prevleka kemično debelega zlata	Druga kemična redukcija debelega zlata
Selektivni kemični debeli zlati položaj	0.009-0.014μm	0.293-0.349μm	0.326-0.385μm
Druge lokacije	0.009-0.014μm	Prekrit s filmom proti premazu	0.105-0.111μm



Zaključek

Metoda selektivnega brezelektričnega pozlačevanja lahko izpolni ciljne zahteve.
