Troslojno industrijsko krmilno visokofrekvenčno PCB

Visokofrekvenčno tiskano vezje za industrijsko krmiljenje je običajna vrsta tiskanega vezja, ki se še posebej pogosto uporablja na industrijskem področju. V glavnem povezuje različne komponente prek elektronskih komponent in žic, da doseže prenos signala in nadzor moči. Troslojno industrijsko krmilno visokofrekvenčno tiskano vezje je troslojno strukturirano tiskano vezje, ki lahko zagotovi višjo hitrost prenosa signala in večjo zmožnost dušenja hrupa.

Prva plast troslojnega industrijskega krmilnega visokofrekvenčnega tiskanega vezja se običajno imenuje zgornja plast, ki se običajno uporablja za ožičenje in prenos signala. Z vgradnjo vodov za prenos signala, kondenzatorjev in induktorjev v ta sloj sta zagotovljena hiter prenos signala in nizko dušenje šuma. Poleg tega lahko ta sloj zagotovi dodatno mehansko stabilnost in zaščito plošče.

Drugi sloj je talni sloj, ki se uporablja za distribucijo toka in odvajanje toplote. Lahko učinkovito zmanjša toploto tiskanega vezja tako, da vodi ven tokovni prenosni vod iz zgornje plasti in oblikuje blazinico za odvajanje toplote v plasti ozemljitvene plošče. Z namestitvijo filtrskih induktorjev na to plast je mogoče učinkoviteje zmanjšati motnje visokofrekvenčnega šuma.

Tretja plast je spodnja plast, ki se običajno uporablja za povezavo z drugim tiskanim vezjem. Poleg tega, da služi kot kanal za prenos signala, se lahko uporablja tudi za postavitev daljnovodov, antistatičnih naprav in elektronskih komponent.

Pri izdelavi 3-slojnih industrijskih visokofrekvenčnih tiskanih vezij lahko proizvajalci uporabijo napredno programsko opremo za načrtovanje in orodja CAD, da zagotovijo pravilnost in natančnost načrtovanja. Poleg tega lahko uporaba modela nadzora kakovosti ter krepitev testiranja in inšpekcij med proizvodnim procesom zagotovi proizvodnjo visokokakovostnih izdelkov, ki ustrezajo specifikacijam.

Troslojno tiskano vezje uporablja material RO4003C, ki ima zelo nizko dielektrično konstanto in faktor izgube, kar lahko učinkovito zmanjša izgubo signala in degradacijo med prenosom ter tako izboljša kakovost prenosa signala.

Kar zadeva videz, je debelina te plošče 193 ± 0,193 mm, površinska obdelava pa je potopno zlato. Njegova barva je na splošno zlata, kar je zelo vpadljivo. Površinska obdelava potopnega zlata lahko učinkovito izboljša odpornost proti koroziji, odpornost proti oksidaciji in zmogljivost povezave tiskanih vezij, hkrati pa izboljša električno zmogljivost in življenjsko dobo kontaktov.

Troslojna industrijska visokofrekvenčna tiskana vezja ima pomembno vlogo pri električni učinkovitosti, hitrosti prenosa signala in preprečevanju motenj. Zato lahko uporaba te plošče učinkovito izboljša delovanje in zanesljivost industrijske opreme in računalniških sistemov.

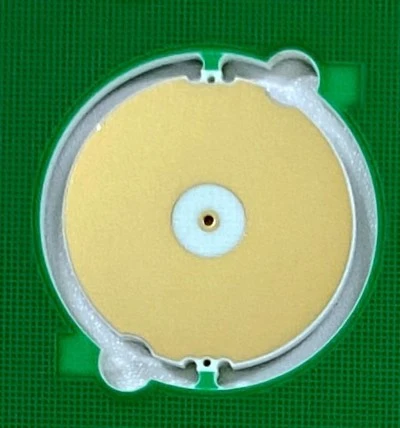

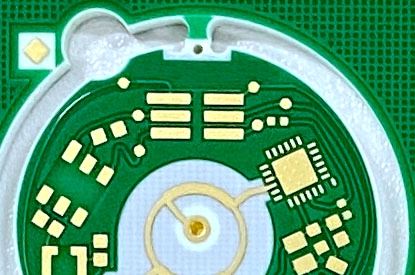

Slika:Troslojno industrijsko krmilno visokofrekvenčno PCB

Specifikacija vzorčne plošče

Artikel: troslojno industrijsko krmilno visokofrekvenčno PCB

Značilnost: visoka frekvenca in visoka hitrost

Material: RO4003C

Plast: 3

Debelina plošče: 1,93±0.193 mm

Površinska obdelava: potopno zlato
